YGX2-12 设备智能检测仪




YGX2-12设备智能检测仪
1 概述
1.1 产品特点及适用范围
YGX2-12设备智能检测仪适用除煤矿、井下之外的所有其他爆炸性气体环境,用于石油化工企业机电设备故障诊断。
本产品执行标准GB3836.4-2010、Q/LK010-2017。
1.2 产品特点
本产品采用高次谐波诊断技术,具有非接触式检测范围大、抗干扰性强、精确性优、受环境因素影响小、安装简单、操作维修方便等优点。

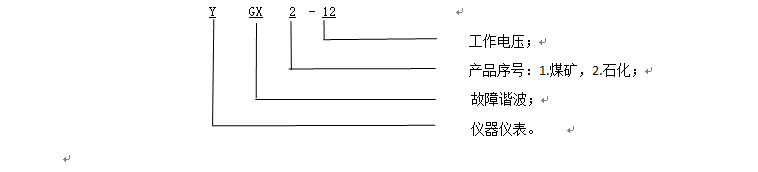

1.3 型号的组成及其代表意义




1.5 使用环境条件:
1.5.1 环境温度:(-20~+40)℃;
1.5.2 相对湿度:≤98%(+25℃);
1.5.3 大气压力:(80~106)kPa;
1.5.4 除煤矿、井下之外的所有其他爆炸性气体环境;
1.5.5 无电磁干扰环境。

2 结构特点及工作原理
2.1 结构特征
检测仪由主机、谐波探头等硬件组成。主机的主板、显示板、模拟板及电池组安装在本安机箱内。显示窗及按键分布在面板上,用于操作设备。
2. 2 工作原理
    通过非接触式对运行状态下的设备进行检测,可以同时诊断设备的电气和机械运行是否存在隐患和异常,多次检测后通过量化指标实现设备的动态趋势管理,实现设备全生命的健康管理。

3 主要电气性能
3.1供电电池组
a)   电池:18650型锂离子电池,DC3.7V,3350mAh,3节串联,串接10Ω/20W限流电阻,500mA玻璃保险管、自恢复保险丝做输出保护并整体胶封。
b)  电池充电一次可连续工作不小于5小时。
a)   在安全环境用充电器充电。
3.2 基本功能
3.2.1 采用非接触式测量方式,检测时不需要被测设备停电。可对爆炸气体环境使用的电动机、变频器、变压器、不间断电源、电缆等设备进行工作谐波检测并存储数据。作为原始数据用于地面计算机对被检设备的可能性故障进行事前数据库对比分析,以实现在用被检设备的预期故障判断。
3.2.2  具有RS232通讯接口,用于在安全环境下与计算机进行工作谐波检测数据上传。
3.2.3  开关:具有整机电源开关,只有在关断状态下才能打开机箱盖。
3.3  主要性能指标
3.3.1  测试距离:非接触有效检测距离范围优于5cm。
3.3.2  测试角度:非接触有效测试夹角范围优于35度。
3.3.3  探测谐波:2-40次。
3.3.4  测试范围:负载容量大于0.8kw,电流大于2A。
3.3.5  额定电压:DC12V.
3.3.6  工作电流:≤500mA。
3.3.7  液晶显示屏:128×64点阵LED黑白显示屏。

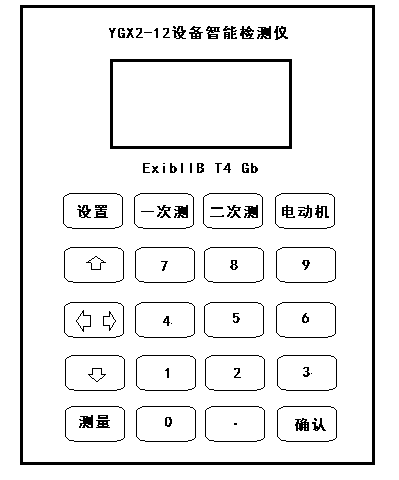

3.3.8  键盘:具有20位键盘,其中功能键9个,包含设置键、上/下/左右三向方向键,确认键、测量键,电动机、一次测、二次测;数字键11个。
    详见下图。

3.3.9 外壳防护等级:IP65
3.3.10 外壳表面绝缘电阻:≤109Ω
4. 外形尺寸:320mm×270mm×128mm;  重量:≤4.5kg
