LK-8001L便携式电缆智能诊断系统

   LK-8001L便携式电缆智能诊断系统(以下简称本系统)核心技术是在日本发明人高博教授历经40余年研究积累的专家数据库基础上,经我司吸收、转化、改进优化后的一款高精度高性能应用于高压电缆劣化故障诊断的便携式智能检测系统。
   LK-8001L主要应用于6000V以上高压电力电缆的带电运行状态检测,目前已大量应用到各行业工业领域,为电缆的维护和保养提供可靠的实时数据依据,以便维护人员及时处理,避免突发故障和安全事故,为安全生产提供有力保障。历经5年多在矿业、石化、电力、轨道交通行业实际的检测应用,获得了使用单位的好评。
   1、系统组成:
   主机、传感器、分析软件“KS3000L”、专家数据库四大部分。
   2、特点及优势:
   本技术采用高次谐波诊断技术,具有非接触式检测范围大、抗干扰性强、精确性好、受环境因素影响小、安装简单、操作维修方便等优势、特点,具体详细如下:
   (1)非接触型信号采集,可以对远距离设备、遮挡设备、水下设备等进行检测,保障了检测人员的便利高效性和安全性;
   (2)在负荷状态下对6000V以上电力电缆进行连续状态检测;
   (3)无需停电检测,可对24 小时运行电缆进行带负荷检测;
   (4)操作提取信号快捷,3分钟即可完成一条电缆的检测,并能快速生成详细报告;
   (5)检测范围广泛,可以检测电缆的绝缘层、保护层和屏蔽层的状态,电缆接头的质量,预测电缆的剩余使用寿命;
   (6)体积小、重量轻、携带方便,大幅降低工作强度、检测成本低;
   (7)提前发现问题并预警,指导维修,避免突发事故;
   (8)用其他检测方法验证,检验结果具有一定的可比性,如HDS检测绝缘劣化值在75%以上时,电缆会出现电树枝局部放电的现象;
   (9)通过绝缘劣化值的比对,可以判断绝缘电阻的阻值范围,避免突发性故障;
   (10)设备诊断自动、操作简单,报告内容说明易懂,无需专业背景;
   (11)通过趋势管理可以实现电缆的动态管理;
   (12)诊断过程对电缆没有任何伤害。

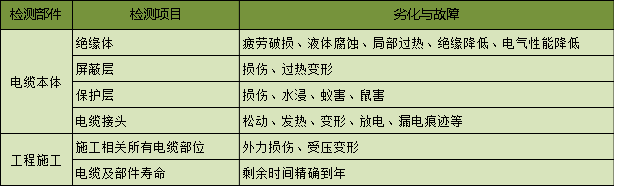

   3、具体检测项目及故障点:


   5、产品性能指标及参数:
   (1)使用环境条件
     温度:0~60℃
     相对湿度:≤95%(+25℃)
     大气压力:80kPa~106kPa
     避免在外部强磁场影响的环境中做检测
     周围介质无腐蚀性气体
     无显著振动和冲击的场合
     (2)主要技术指标:
     测试距离:非接触有效检测距离范围优于5cm
     测试角度:非接触有效测试夹角范围优于35度
     可分析谐波:2-50次
     测试范围:被检测电缆电压等级≥6000V,且在负荷运行状态下
     额定电压:DC12V
     工作电流:≤500mA
     电源波动范围: 供电直流10.5V - 15V范围
     通信传输:RS232
     (3)传感器及其技术指标
     工作电流:≤500mA
     直流阻抗:155Ω±5%
     磁导率:1800±10%(5-50KHz)
     谐波可测范围:2-50次
     谐波传感器耐电压: ≥6000V
     电流可测范围:>2A
     基波误差:±0.8%
     测频误差:<±0.01Hz
     测试距离:非接触有效检测距离范围处于5cm
     测试角度:非接触有效测试夹角范围优于35度
     环境性能:温度范围:-10-80℃
     湿度范围:10-85%RH
   6、可实现的主要功能:
   本产品采用非接触式信号采集方式,检测作业时不需要被检测设备停电。可对在线带载负荷运行6000V以上的高压电缆进行电流谐波检测、分析、传输并储存数据。作为原始数据依据用于被检测高压电缆的潜在性劣化故障进行与专家数据库对比分析,以实现被检电缆的预期故障判断。检测系统有RS232通讯接口,用于与计算机进行数据传输,通过计算机打印被检测设备的故障诊断报告。
   7、工作流程与数据分析流程:
   在高压电力电缆正常运行状态下,分别在变电侧和用户侧采集电流谐波信号,通过傅里叶分析确定2次到40次各谐波的含量,根据特定次数谐波含量及其组合特征,与专家数据库对比分析后,确定设备故障位置及劣化程度,3次以上测试后就能自动生成设备健康状态趋势图。为设备维护和保养提供依据。
