综采(放)工作面粉尘综合治理技术

针对综采工作面煤机采煤过程中产尘源移动的问题,公司设计了一种综采(放工作面尘源跟踪高压喷雾降尘装置。通过研究综采(放工作面所用采煤机特点的基础上,设计了一套完整的综采(放工作面尘源跟踪高压喷雾降尘装置。当安装在液压支架上某一位置的红外接收器检测到安装在采煤机机身上的红外发射器发射的红外信号后,该位置的高压喷雾控制器将相应的位置信息上传给主控制器,由主控制器将该位置信息下传给所有联机的高压喷雾控制器,高压喷雾控制器根据主控制器设定的程序和参数,判断是否打开其所带的电磁阀,再由电磁阀控制洒水喷头喷雾降尘。该装置使采煤机滚筒尘源处形成从支架上方自上而下的始终覆盖滚筒范围的“三维立体”控尘水幕,尤其是在配风大、产尘强度高的采煤工作面,可降低采煤机割煤时的粉尘浓度。

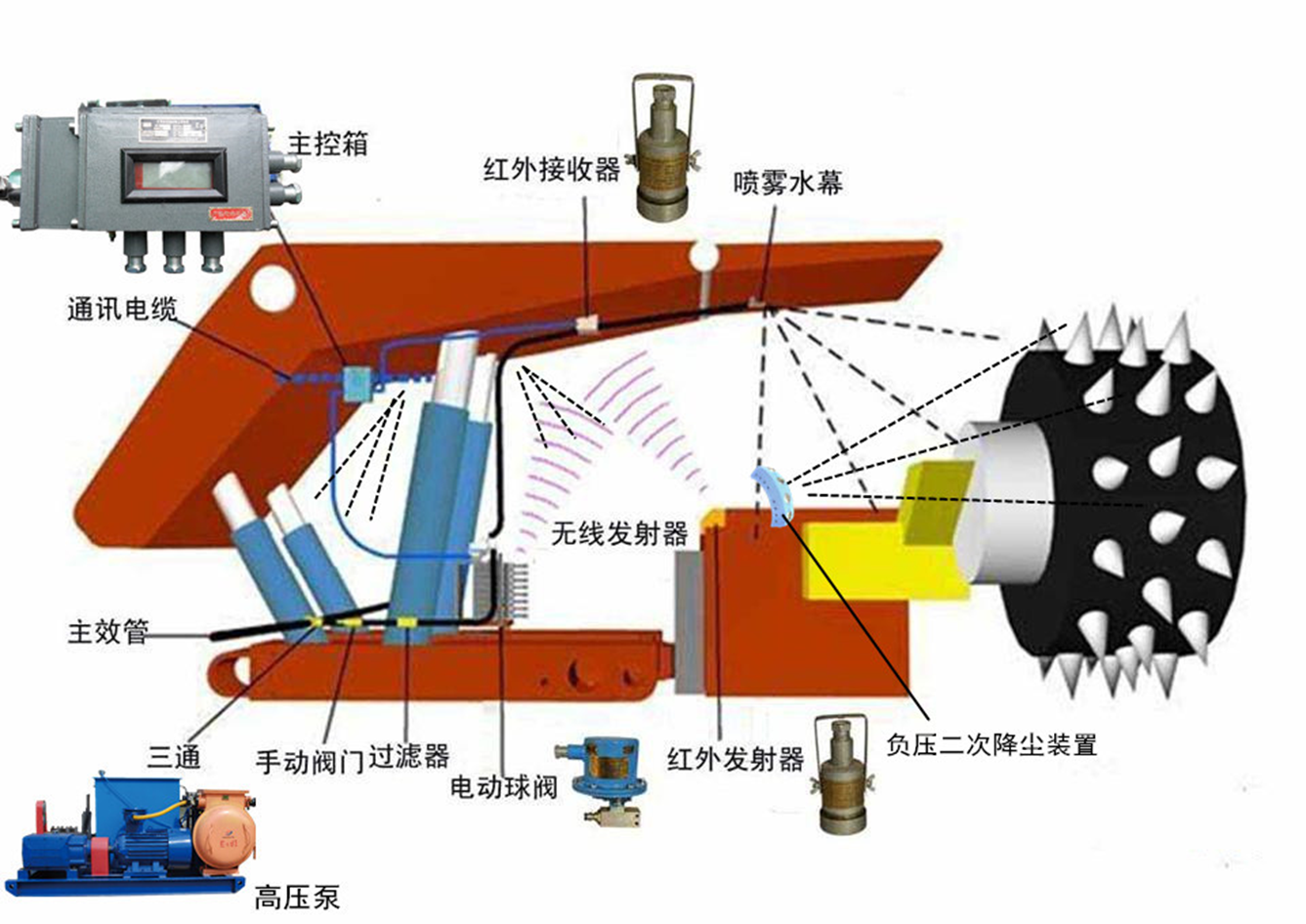

图17 综采(放)面尘源跟踪(追机)高压喷雾降尘装置
工作原理:
       当某一位置编号的红外接收器检测到安装在采煤机机身上的红外发射器发射的红外信号后,该位置的综采工作面尘源跟踪高压喷雾控制器(以下称控制器)负责将相应的位置信息上传给综采工作面尘源跟踪高压喷雾主控制器(以下称主控制器)再由主控制器将该位置信息下传给所有联机的控制器,按主控制器设定的程序和参数,由这些控制器判断是否打开其所带的防爆电磁阀,如需打开,则打开防爆电磁阀并执行喷雾延时。在喷雾延时时间内,若红外发射器顺序移动到下一位置并被下一位置的红外接收器检测到,则执行新位置红外接收器的功能,原位置红外接收器的功能随即终止。当行人进入到受控区域,红外接收器检测到人体体温释放的红外信号,并将该信号送至控制器,由控制器控制防爆电磁阀关阀,停止洒水,保证行人通行时不被淋湿。当行人离开受控区域后,水幕自动恢复正常洒水喷雾状态。
采煤作业点的劳动卫生条件,具有智能跟踪尘源、立体喷雾、自主设定等特点。
图18 综采工作面尘源跟踪高压喷雾降尘装置工作原理
    矿用隔爆兼本安型可编程控制器
 技术参数及型号  型号:KXJ18/127-LK  供电电压:DC12V(9V~15V)
         工作电流:≤500mA(最大) 防爆型式:矿用本安PLC
采煤机机载外喷雾装置

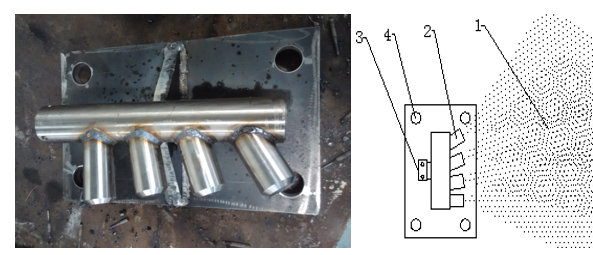

1.雾幕;2.雾化喷头;3.水源接口;4.安装底座
图5. 采煤机机载外喷雾装置实物照片及结构示意图
型号:LKDPWZ-16    适宜水压:2-8MPa        有效射程:4-8m
        雾滴直径:50-150um         耗水量:3.5-6t/h
      液压支架喷雾装置
总控箱                             雾化装置及触控开关
图7. LKDPWZ-11

型采煤机联动跟随喷雾装置

  型号:LKDPWZ-11                                      适宜水压:0.3-1.5MPa(压气雾化型)   2-8MPa(普通型)
 适宜气压:0.4-0.8MPa (压气雾化型)     耗水量:0.5t/h (压气雾化型)        0.18t/h/头(普通型)
         耗气量:0.6m3/min(压气雾化型)            雾滴直径:30-100μm雾幕覆盖宽度:5000mm(可根据工作面需求设计)
     皮带机转载点喷雾装置

           型号:LKDPWZ-18  专利号:ZL2013 2 0244766.5    适宜水压:0-1.2MPa    适宜气压:0.4-0.8MPa
   耗水量:1.2T/h    耗风量:0.6m3/min                           雾滴直径:10-50微米   单喷头射程:2.5m
    红外发射器、红外接收器
红外发射器  型号:FHF3
  电源电压:12V DC       额定工作电流:20mA         功率≤100mW       探测距离:1~300cm可调(对射)
  螺纹直径:M12x1.0mm    本安参数 Ui:12.5V,Ii:1.3A,Ci:10uF,Li::0

红外接收器  型号:FHS3
   电源电压: 12V DC       额定工作电流:20mA    功率≤100mW       探测距离:1~300cm可调(对射)
   螺纹直径:M12x1.0mm    本安参数 Ui:12.5V,Ii:1.3A,Ci:10uF,Li::0
